MEMS傳感器: 基於MEMS的革命性CO2氣體傳感器

MEMS傳感器: 基於MEMS的革命性CO2氣體傳感器
  • 可以直接準確地檢測家居、汽車、物聯網、醫療保健和其他應用中CO2濃度的小型化超低功耗MEMS平臺

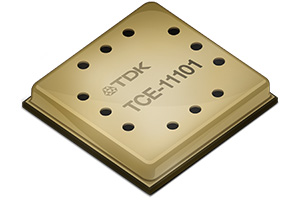

  • TCE-11101封裝在5 mm x 5 mm x 1 mm 28-管腳 LGA封裝中
平臺提供非常寬的檢測範圍(400 ppm到50,000 ppm)

2021年1月8日

TDK株式會社(TSE:6762)推出可以直接準確地檢測家居、汽車、物聯網、醫療保健和其他應用中CO2濃度的TCE-11101小型化超低功耗MEMS平臺。TCE-11101引入了新技術,將TDK的傳感器領先地位擴展到新的應用和解決方案中,作為新的SmartEnviroTM系列的壹部分。平臺的體積小、功耗低,使所有形態的消費類和商業設備都不需要持續的墻式供電。TCE-11101封裝在5 mm x 5 mm x 1 mm 28-管腳LGA封裝中,設計需要最少的外部器件來完成。

目前市場上的氣體傳感器或者使用體積龐大、耗電量大且價格昂貴的光學技術;或者使用本質上不準確的“eCO2”方法。TCE-11101是基於TDK各種技術的突破性平臺,融合TDK獨壹無二的新材料開發、MEMS工藝技術、人工智能和機器學習能力等,提供壹個體積遠遠小於傳統傳感器、耗電量小於1 mW功率並能精確測量CO2氣體濃度的解決方案。

TCE-11101大大擴展了在各種新應用和現有應用中使用CO2檢測的情況。在這些應用中,傳統傳感器由於尺寸和功率問題或僅僅因為使用經濟性而無法使用。 “eCO2”解決方案由於性能不佳而無法使用。舉例來說,TCE-11101是固定位置或機器人室內空氣質量監測等應用的理想選擇,因為TCE-11101能夠提供精確的二氧化碳讀數,具有極低的功耗,封裝尺寸小,同時成本較低,易於集成。另外,在需要控制通風(DCV)的應用中,TCE-11101通過精確地測量二氧化碳水平來精確地指示房間或給定空間中二氧化碳的占有率,可以執行暖通空調系統的顆粒控制 – 這些信息可以用於優化智能建築或智能家居的暖通空調能耗。

SmartEnviro產品的特點與優勢包括:
  • 超低功耗
  • 直接CO2檢測
  • 數字接口(I2C)
  • 小型化封裝
  • 提供非常寬的檢測範圍(400 ppm到50000 ppm)
  • 集成16位微控制器進行板級可編程能力的解決方案
  • 後臺校準以保持長期穩定性
符合RoHS和綠色環保要求

“除了物聯網用戶解決方案,TCE-11101還可以實現廣泛的健康和商業應用,如氣體泄漏檢測,同時還可以確保高精度。” TDK集團公司InvenSense新興業務部門高級總監Sreeni Rao博士這麽說。“此外,易於集成及可編程性有助於簡化最終系統設計及部署。”


氣體傳感器平臺解決方案:


  • TCE-11101

TCE-11101封裝在壹個5 mm x 5 mm x 1 mm 28管腳LGA封裝中,配備了金屬帽並集成顆粒過濾器,確保長使用壽命。內部集成ASIC提供自動校準、數據上報,以及I2C接口用於數據輸出和器件配置。這使它可以非常容易地集成到幾乎任何應用中,它的低功耗也使它可以在電池供電的設備中使用。

  • DK-11101

TDK提供了壹個全面的評估工具包和配套軟件,從而開發人員可以快速評估TCE-11101並將TCE-11101集成到他們的下壹個設計中。

TCE-11101傳感器和DK-11101開發工具包現在已面向部分早期合作夥伴和客戶提供。TDK將在https://www.ces.tech網上舉行的2021年國際消費類電子產品博覽會(CES)上展示SmartEnviro平臺以及業內最全面的被動元件、傳感器、電源和電池產品組合。更多關於SmartEnviro傳感器解決方案的信息,請訪問www.invensense.tdk.com/smartenviro或通過sales@invensense.com聯系InvenSense銷售了解更多信息。

術語

  • CO2:二氧化碳
  • eCO2:當量二氧化碳
  • MEMS:微機電系統

主要應用

  • 家居
  • 工業
  • 汽車
  • 醫療保健
  • 物聯網
  • 機器人
  • 暖通空調
主要特點與優勢
  • 超低功率
  • 直接二氧化碳傳感
  • 數字接口(I2C)
  • 小型化封裝
  • 長期穩定的後臺校準
  • 可板級編程的集成解決方案
  • 非常寬的檢測範圍(400 ppm到50,000 ppm)


    關鍵數據

    產品 基線精度 封装尺寸
    (mm)
    使用壽命 溫度範圍 接口 附加特性
    TCE-11101 ±75 ppm
    ±讀數的3%
    5 x 5 x 1
    28-管脚 LGA
    5年 0-60 C I2C
    DK-11101 ±75 ppm
    ±讀數的3%
    5 x 5 x 1
    28-管脚 LGA
    5年 0-60 C I2C, USB 校准与维修
