溫度感測器: TDK推出用於導電粘接安裝的新型貼片NTC熱敏電阻


溫度感測器: TDK推出用於導電粘接安裝的新型貼片NTC熱敏電阻
  • 可使用導電粘接安裝的積層貼片NTC熱敏電阻
  • 能夠在高達150℃的高溫下工作
  • AEC-Q200認證,在汽車應用中具有高可靠性

    2020年12月01日

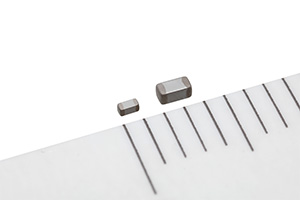

    TDK株式會社(TSE:6762)開发出了專為導電粘接安裝而設計的新型貼片NTC熱敏電阻NTCSP系列,成功擴大了產品陣容。該貼片NTC熱敏電阻用於溫度傳感和補償,在防抱死制動系統(ABS)、變速箱或发動機內部等汽車應用中,不用直接接觸就可測量。新NTCSP系列部件號適用的類型有10 kΩ、47 kΩ、100 kΩ,尺寸有1.0×0.5 mm和1.6×0.8 mm。

    針對安裝方式多樣化的需求,新型貼片NTC熱敏電阻產品采用AgPd端接,實現了導電粘接安裝,最適合難以焊接的應用。

    NTCSP系列具有-55℃到150℃的寬工作溫度範圍,可應用於低溫至高溫範圍內的各種溫度測量和補償。該系列產品可靠度高並通過了AEC-Q200全球汽車被動元件標準認證。

    TDK旨在通過增加貼片尺寸和熱敏電阻特性,以及擴大工作溫度範圍來滿足不同的應用需求,從而不斷擴大NTCSP系列產品的陣容。

術語
  • AEC-Q200:與汽車電子委員會(AEC)標準化汽車電子元件可靠性相關的被動元件認證。
  • AgPd:銀鈀合金
主要應用
  • 適用於在寬溫度範圍進行的溫度測量和補償應用
  • 在安裝過程中難以使用焊接連接的應用
  • 汽車應用(防抱死制動系統(ABS))、變速箱、发動機等)
  • 空調IPMs(功率MOS-FET)
主要特點與優勢
  • 能夠使用導電粘接安裝
  • 能夠在-55℃到150℃的寬溫度範圍內工作
  • 高可靠的AEC-Q200認證產品

關鍵數據

外部尺寸
[mm]
型号 电阻
(25℃)
[kΩ]
电阻公差
[%]
B常数
(B25/50)
[K]
B常数
(B25/85)
[K]
B常数公差
[%]
1.0 x 0.5 x 0.5
(EIA0402)
NTCSP103JF103FT1S 10 1 3380 3435 1
NTCSP104BF473FT1SX 47 1 4050 4114 1
NTCSP104KF104FT1S 100 1 4419 4485 1
1.6 x 0.8 x 0.8
(EIA0603)
NTCSP163JF103FT1S 10 1 3380 3435 1
NTCSP164BF473FT1SX 47 1 4050 4114 1
NTCSP164KF104FT1S 100 1 4419 4485 1

如需瞭解該產品的更多信息,請聯繫富邦業務人員!
