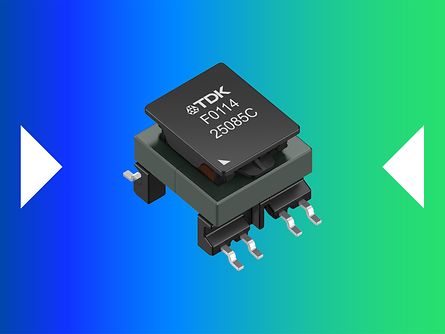

TDK株式會社（東京證券交易所代碼：6762）正式發布E13 EM系列變壓器（訂購代碼：B8280*F）。該系列IGBT/FET柵極驅動變壓器專為汽車用500 V電池系統而開發，能為主電機驅動控制器與緊湊型DC-DC轉換器提供可靠的隔離功能。此系列滿足嚴苛的爬電距離與電氣間隙規範，適用於各類新能源汽車平台，可實現安全、高效的電能變換；而可靠絕緣與緊湊化結構設計，正是下一代汽車電動化進程中的核心關鍵要素。
E13 EM系列采用錳鋅鐵氧體磁芯貼片小型化結構，占板面積僅為18.6 × 14.6 mm，高度最高為12 mm，工作頻率範圍為100 kHz至400 kHz，提供包括反激式和推挽式拓撲結構在內的多種配置。其電感值範圍約為1.8 µH至240 µH，飽和電流能力最高可達9 A，可靈活適配各類電源架構。憑借低漏感特點和優化的繞組結構，該系列元件可在快速開關功率半導體應用中保障穩定的信號傳輸和高電能轉換效率。
該系列柱形電容器采用金屬化聚丙烯 (MKP) 電介質，配備鋁制外殼和樹脂頂蓋，具有諸多特點，比如提供85 mm和100 mm兩種直徑規格；配備M6內螺紋端子及M12螺紋固定螺栓；工作溫度範圍為-40 °C至+85 °C（熱點溫度）；在 + 75°C熱點溫度與額定電壓條件下，預期使用壽命可達100,000小時；在電壓與溫度降額使用條件下，使用壽命最長可延長至200,000小時；具備高達91 A的紋波電流能力（+60°C環境溫度和10kHz條件下），可支持高功率密度轉換器設計。
E13 EM系列的核心亮點之一就是具備卓越的絕緣系統。其爬電距離最大可達6.3 mm，最大電氣間隙達5.5 mm，滿足IEC 60664-1和IEC 61558-2-16標準關於500 V (DC) 基本絕緣和300 V增強絕緣的要求。該系列元件可承受高達2500 V的瞬態過電壓，局部放電熄滅電壓可達 900V，工作溫度範圍為-40 °C至+150 °C，並且通過AEC-Q200 Rev. E認證，滿足汽車應用的嚴苛可靠性要求。
主要應用
E13 EM系列采用錳鋅鐵氧體磁芯貼片小型化結構，占板面積僅為18.6 × 14.6 mm，高度最高為12 mm，工作頻率範圍為100 kHz至400 kHz，提供包括反激式和推挽式拓撲結構在內的多種配置。其電感值範圍約為1.8 µH至240 µH，飽和電流能力最高可達9 A，可靈活適配各類電源架構。憑借低漏感特點和優化的繞組結構，該系列元件可在快速開關功率半導體應用中保障穩定的信號傳輸和高電能轉換效率。
該系列柱形電容器采用金屬化聚丙烯 (MKP) 電介質，配備鋁制外殼和樹脂頂蓋，具有諸多特點，比如提供85 mm和100 mm兩種直徑規格；配備M6內螺紋端子及M12螺紋固定螺栓；工作溫度範圍為-40 °C至+85 °C（熱點溫度）；在 + 75°C熱點溫度與額定電壓條件下，預期使用壽命可達100,000小時；在電壓與溫度降額使用條件下，使用壽命最長可延長至200,000小時；具備高達91 A的紋波電流能力（+60°C環境溫度和10kHz條件下），可支持高功率密度轉換器設計。
E13 EM系列的核心亮點之一就是具備卓越的絕緣系統。其爬電距離最大可達6.3 mm，最大電氣間隙達5.5 mm，滿足IEC 60664-1和IEC 61558-2-16標準關於500 V (DC) 基本絕緣和300 V增強絕緣的要求。該系列元件可承受高達2500 V的瞬態過電壓，局部放電熄滅電壓可達 900V，工作溫度範圍為-40 °C至+150 °C，並且通過AEC-Q200 Rev. E認證，滿足汽車應用的嚴苛可靠性要求。
主要應用
- AC-DC電源
- 隔離式DC-DC轉換器（反激式和推挽式拓撲結構）
- IGBT/MOSFET柵極驅動變壓器
- xEV逆變器及輔助電源系統
主要特點和優勢
- 絕緣性能符合IEC 60664-1和IEC 61558-2-16標準要求
- 基本絕緣：500 V DC工作電壓；增強絕緣：300 V (RMS)，OVC II
- 緊湊型SMD設計：占板面積18.6 × 14.6 mm，高度最高12 mm
- 寬工作溫度範圍：-40 °C至+150 °C
- 通過AEC-Q200 Rev. E認證
- 符合RoHS
- 支持無鉛回流焊 (JEDEC J-STD-020F)
關鍵數據
| 訂購代碼 | 拓撲結構 | 匝數比 | LN1 [μH] | ISAT [A] | 頻率 [kHz] |
| B82802F0007A213 | 反激式 | 1:1:0.5 (N1+N2:N3:N4) | 30 ±10 % (N1+N2) |
2 | 100 … 400 |
| B82802F0004A213 | 反激式 | 1:2:2 (N1:N2:N3) | 14.4 ±15 % | 1.6 | |
| B82802F0005A113 | 反激式 | 1:1 (N1:N2) | 1.8 ±10 % | 9 | |
| B82804F0503A200 | 推挽式 | 1:3.78:1.55 (N1:N2:N3) | ≥ 50 | — | |
| B82804F0114A200 | 推挽式 | 1:1:1.5:1.5 (N1:N2:N3:N4) | ≥ 110 | — | |
| B82804F0244A210 | 推挽式 | 1:1:1 (N1:N2:N3) | ≥ 240 | — |
