TDK 株式會社（TSE：6762）推出 Micronas HAL 13xy 系列，這是一款工廠可編程霍爾效應開關傳感器，專為汽車和工業應用場景中的速度和方向檢測而設計。HAL 13xy采用TDK-Micronas成熟的3D HAL技術，在像素單元中集成了三個正交霍爾元件（X、Y、Z），提供90°相位分離（正交信號），其特性本質上與磁極間距和氣隙無關。這種設計可同時測量兩個磁場分量，為制造商在傳感器和磁體放置方面提供最大的靈活性。
在汽車領域，HAL 13xy 系列可用於座椅軌道電機、天窗驅動、尾門電機、閥門位置、轉向柱電機、轉向圈數感應以及帶防夾功能的車窗升降器等應用。* 計劃於 2026 年 10 月投產。現可提供樣品。
HAL 13xy 提供兩個獨立的漏極開路輸出，可配置為正交速度/轉速或速度/方向信號。這種靈活的輸出配置支持在需要精確、可靠且節省空間的傳感技術的應用中實現緊湊型電機控制。憑借其穩健的設計和多功能輸出，HAL 13xy 有助於實現流暢的運動控制、高安全標準並增強用戶舒適度。
HAL 13xy 工作結溫範圍為 -40℃ 至 170℃，支持 3.0 V 至 24 V 的寬電源電壓範圍，並提供強大的保護功能，包括 40 V 負載突降抗擾度、-18 V 反向電壓保護和短路/熱保護。該裝置可在電源電壓和溫度變化時保持恒定的開關點，確保在苛刻的環境中實現穩定的性能。它符合 AEC-Q100 汽車電子標準，並根據 ISO 和 IEC 要求提供高電磁兼容性。
作為獨立安全單元（SEooC），HAL 13xy 集成了連續內置自檢（BIST），符合 ISO 26262 的 ASIL B 級標準，適合集成到汽車安全相關系統中。該傳感器可在上至 40 kHz 的靜態和動態磁場中工作，並且由於具備多種溫度系數選項，可兼容各種鐵氧體和稀土磁體類型。

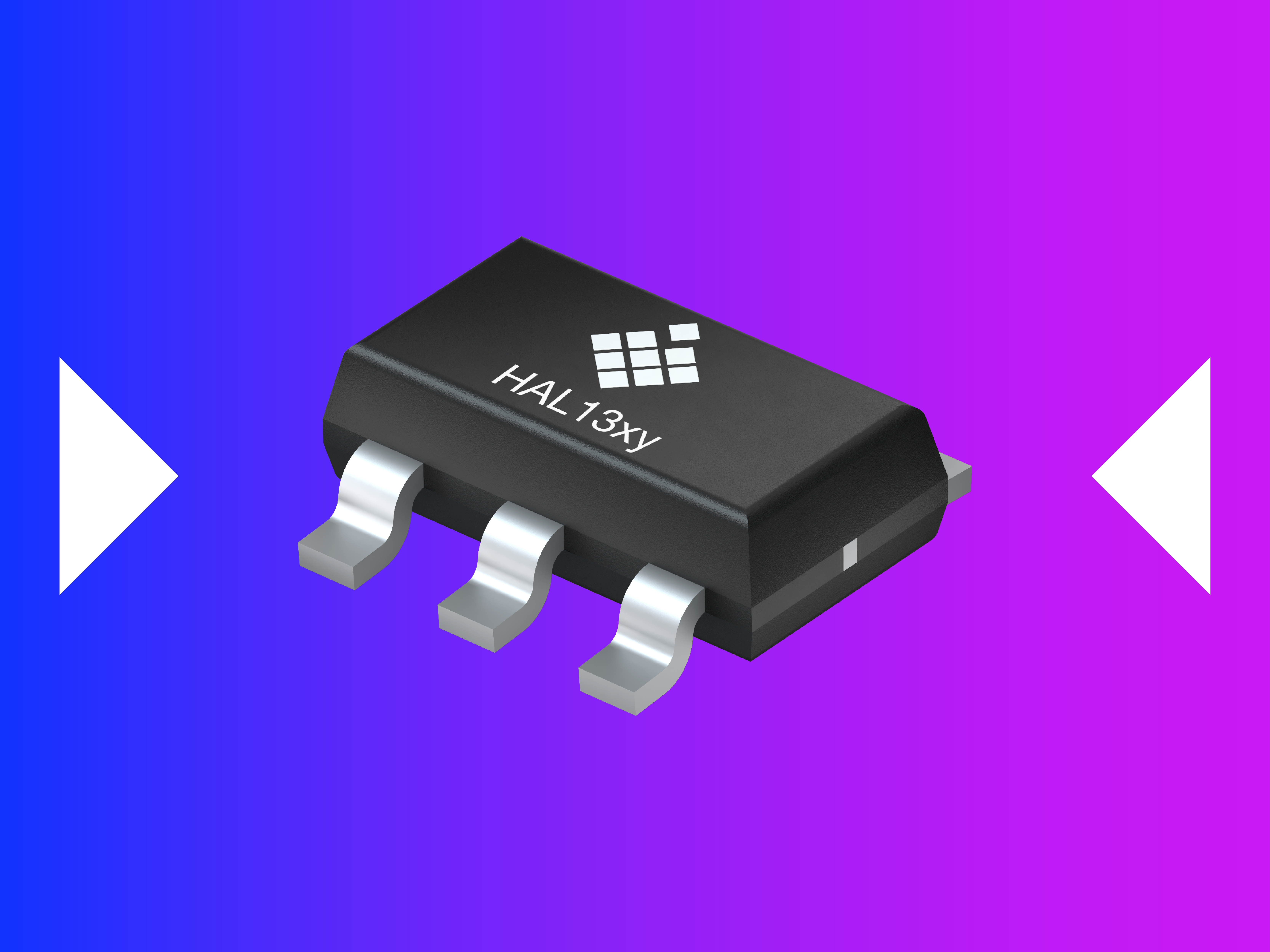

HAL 13xy 系列采用緊湊型 5 引腳 SOT23 封裝，具有高 ESD 抗擾度（上至 4 kV HBM）和可配置的傳感軸，為工程師提供了一種多功能且經濟高效的解決方案，適用於空間受限的汽車和工業應用中的精確電機控制和位置檢測。
術語
在汽車領域，HAL 13xy 系列可用於座椅軌道電機、天窗驅動、尾門電機、閥門位置、轉向柱電機、轉向圈數感應以及帶防夾功能的車窗升降器等應用。* 計劃於 2026 年 10 月投產。現可提供樣品。
HAL 13xy 提供兩個獨立的漏極開路輸出，可配置為正交速度/轉速或速度/方向信號。這種靈活的輸出配置支持在需要精確、可靠且節省空間的傳感技術的應用中實現緊湊型電機控制。憑借其穩健的設計和多功能輸出，HAL 13xy 有助於實現流暢的運動控制、高安全標準並增強用戶舒適度。
HAL 13xy 工作結溫範圍為 -40℃ 至 170℃，支持 3.0 V 至 24 V 的寬電源電壓範圍，並提供強大的保護功能，包括 40 V 負載突降抗擾度、-18 V 反向電壓保護和短路/熱保護。該裝置可在電源電壓和溫度變化時保持恒定的開關點，確保在苛刻的環境中實現穩定的性能。它符合 AEC-Q100 汽車電子標準，並根據 ISO 和 IEC 要求提供高電磁兼容性。
作為獨立安全單元（SEooC），HAL 13xy 集成了連續內置自檢（BIST），符合 ISO 26262 的 ASIL B 級標準，適合集成到汽車安全相關系統中。該傳感器可在上至 40 kHz 的靜態和動態磁場中工作，並且由於具備多種溫度系數選項，可兼容各種鐵氧體和稀土磁體類型。
HAL 13xy 系列采用緊湊型 5 引腳 SOT23 封裝，具有高 ESD 抗擾度（上至 4 kV HBM）和可配置的傳感軸，為工程師提供了一種多功能且經濟高效的解決方案，適用於空間受限的汽車和工業應用中的精確電機控制和位置檢測。
術語
- 3D HAL 技術：TDK-Micronas 專有的 3D 霍爾效應傳感技術採用三個正交霍爾元件，可用於靈活的磁場測量
- 正交輸出：兩個相位差為 90° 的信號，用於精確檢測速度和方向
主要應用
- 座椅軌道電機
- 天窗電機
- 尾門電機
- 閥門位置
- 轉向柱電機
- 轉向圈數感應
- 帶防夾功能的車窗升降器
主要特點和效益
- 用於同時測量兩個正交磁場分量的雙輸出 3D 霍爾效應開關
- 傳感器和磁體放置靈活，不受磁極間距和氣隙影響
- 可配置為正交（速度/速度）或速度/方向輸出
- 3.0 V 至 24 V 的寬電源電壓範圍
- 工作結溫範圍在 -40℃ 至 170℃ 之間
- 40 V 負載突降抗擾度和 -18 V 反向電壓保護
- 連續內置自檢 (BIST) 和短路/熱保護
- 符合 ISO 和 IEC 標準的高 EMC 性能
- 高達 4 kV HBM 的高 ESD 抗擾度
- 緊湊型 5 引腳 SOT23 封裝
- 符合 AEC-Q100 汽車標準
- SEooC ASIL B 級，符合 ISO 26262 標準
| 型號 | 封裝 | 輸出格式 | 電源電壓 | 安全等級 |
| HAL 13xy | SOT23 | 開漏 | 3.0 V 至 24 V | ASIL B就緒， 依據ISO 26262:2018開發 |
** 所有操作參數必須由客戶的技術專家根據每個應用來驗證.
