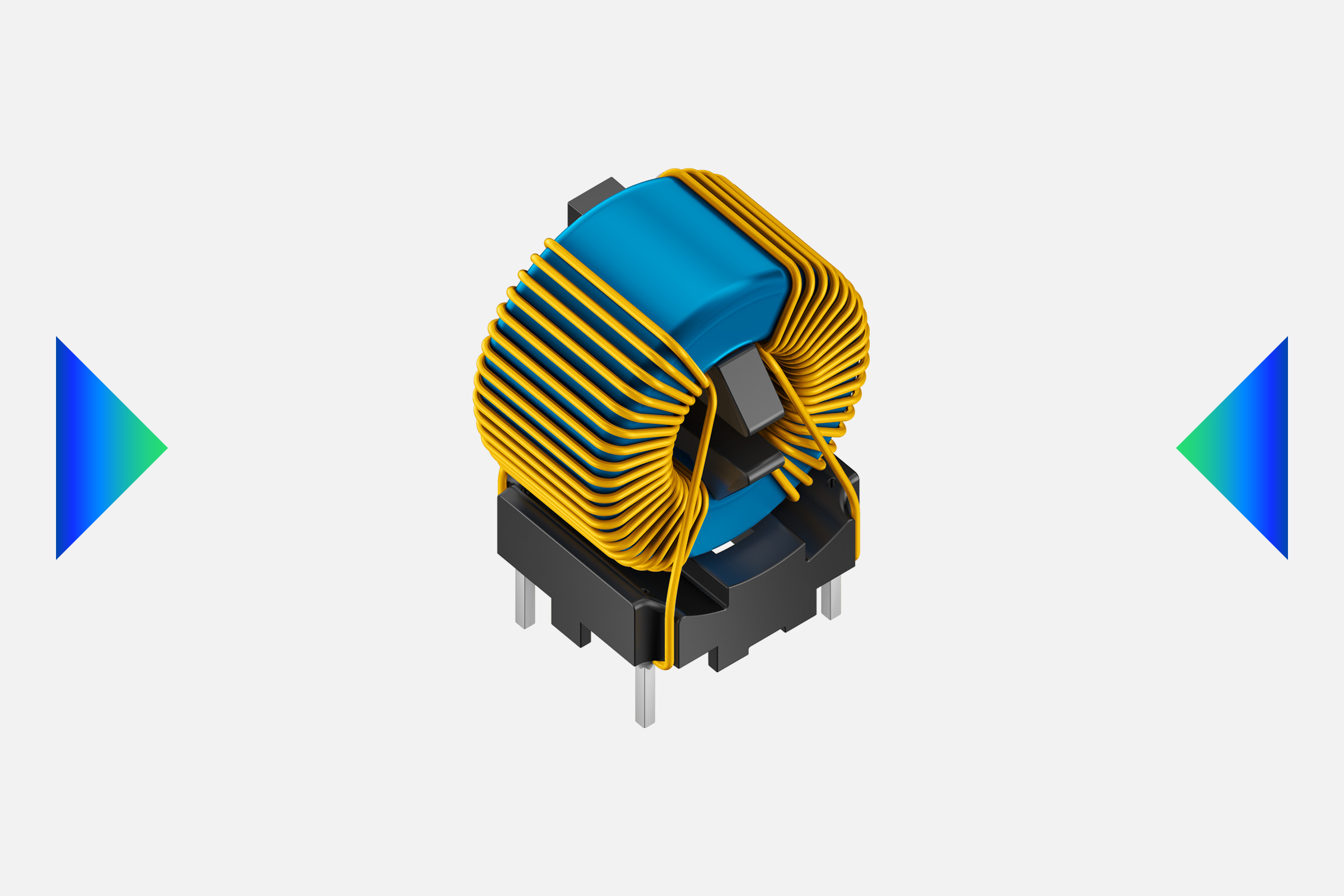

TDK株式會社（東京證券交易所代碼：6762）推出全新B82722V6*B040系列緊湊型高壓電流補償環型磁芯雙扼流圈。新系列元件主要面向額定電壓高達1250 V DC (630 V AC) 的應用而設計，尺寸小巧，僅為23 x 15.5 x 24 mm，可在新一代應用中高效抑制EMI。這些應用包括功率變換器、工業電機驅動器及開關電源等，普遍配備SiC（碳化矽）或GaN（氮化鎵）功率半導體，直流母線電壓更高，因此在絕緣協調與板載空間利用方面具有更高要求。
本系列器件標稱電感範圍為 3.3 mH 至 22 mH，在 +70 ℃環境溫度下，額定電流為 0.85 A 至 3.0 A。器件采用多層固體絕緣結構，並通過 3750 V 線間電壓 試驗，確保具備可靠的電氣絕緣性能。采用專用自動繞制工藝，使該系列扼流圈具有優良的諧振頻率特性，典型雜散電感約為 0.6%，可有效抑制對稱幹擾。
鐵氧體磁芯的環氧塗層及塑料底座符合 UL 94 V‑0 阻燃等級。產品設計滿足 IEC 60938‑2 及 IEC/UL 60939‑3 標準中針對 EMI 扼流圈與濾波器的最新安全要求。B82722V6*B040 系列使用波峰焊工藝，采用緊湊立式結構，可使工程師在不增加 PCB 占用面積的情況下，實現 1250 V DC 高壓架構方案。
主要應用
本系列器件標稱電感範圍為 3.3 mH 至 22 mH，在 +70 ℃環境溫度下，額定電流為 0.85 A 至 3.0 A。器件采用多層固體絕緣結構，並通過 3750 V 線間電壓 試驗，確保具備可靠的電氣絕緣性能。采用專用自動繞制工藝，使該系列扼流圈具有優良的諧振頻率特性，典型雜散電感約為 0.6%，可有效抑制對稱幹擾。
鐵氧體磁芯的環氧塗層及塑料底座符合 UL 94 V‑0 阻燃等級。產品設計滿足 IEC 60938‑2 及 IEC/UL 60939‑3 標準中針對 EMI 扼流圈與濾波器的最新安全要求。B82722V6*B040 系列使用波峰焊工藝，采用緊湊立式結構，可使工程師在不增加 PCB 占用面積的情況下，實現 1250 V DC 高壓架構方案。
主要應用
- 共模干擾抑制
- 緊湊型開關電源
- 變頻器
主要特點和優勢
- 超高額定電壓
- 獨特的自動繞組技術實現了高諧振頻率
- 雜散電感約0.6%，可有效抑制對稱幹擾
- 節省空間的緊湊設計
- 支持波峰焊
- 設計符合IEC 60938-2標準（630 V AC，50/60 Hz，PIII；1250 V 直流鏈路，PII）
- 符合RoHS
關鍵數據
| 訂購代碼 | 額定電流IR [A]@+70 °C | 標稱電感IN [mH] (-30/+50%) |
雜散電感Lstray,typ [µH] | 直流電阻 Rtyp [mΩ] |
| B82722V6851B040 | 0.85 | 22 | 130 | 550 |
| B82722V6112B040 | 1.1 | 15 | 92 | 320 |
| B82722V6152B040 | 1.5 | 10 | 61 | 188 |
| B82722V6202B040 | 2.0 | 6.8 | 40 | 115 |
| B82722V6252B040 | 2.5 | 4.7 | 28 | 76 |
| B82722V6302B040 | 3.0 | 3.3 | 20 | 53 |
對產品有任何疑問或興趣，請洽詢富邦團隊。
