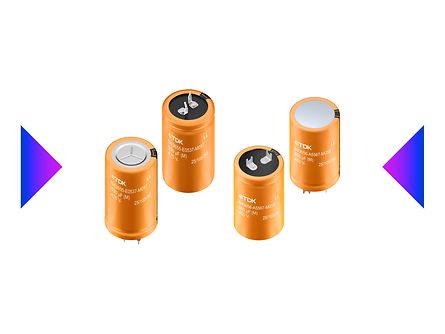

TDK株式會社（東京證券交易所代碼：6762）推出全新B43655和B43656系列鋁電解電容器，專為電動汽車車載充電機（On-board Charger, OBC）的直流母線設計。兩系列均針對強制冷卻工況進行優化，可滿足新一代車載充電平台日益增長的高電壓、大電流需求。憑借緊湊設計與卓越的紋波電流承受能力，該系列電容器廣泛應用於需在狹小空間內實現最高效率與可靠性的場景。
B43655系列產品具備475 V和500 V的高電壓等級，電容值覆蓋110 µF至880 µF範圍，滿足現代電動出行應用中800 V電池架構的需求。這些元件專為電容器底部散熱和高紋波電流密度設計，在+105°C環境下可提供超過3,000小時的使用壽命。其最大紋波電流為3.29 A（+105°C），ESR值低至100 mΩ，可最大限度降低功率損耗。B43656系列額定電壓為450V，在+105°C環境下可實現高達4.42A的電流處理能力，滿足高功率車載充電器拓撲結構的嚴苛要求。
這兩款系列均符合AEC-Q200 Rev. E標準，採用符合RoHS指令的材料製造。電容器採用緊湊型焊針式設計，直徑範圍為22至35毫米，長度範圍為25至60毫米，具體規格取決於電容值和電壓等級。憑借增強的電氣性能和可靠性，B43655與B43656電容器為設計工程師提供了面向電動汽車車載充電器的強健、面向未來的解決方案。
主要應用
B43655系列產品具備475 V和500 V的高電壓等級，電容值覆蓋110 µF至880 µF範圍，滿足現代電動出行應用中800 V電池架構的需求。這些元件專為電容器底部散熱和高紋波電流密度設計，在+105°C環境下可提供超過3,000小時的使用壽命。其最大紋波電流為3.29 A（+105°C），ESR值低至100 mΩ，可最大限度降低功率損耗。B43656系列額定電壓為450V，在+105°C環境下可實現高達4.42A的電流處理能力，滿足高功率車載充電器拓撲結構的嚴苛要求。
這兩款系列均符合AEC-Q200 Rev. E標準，採用符合RoHS指令的材料製造。電容器採用緊湊型焊針式設計，直徑範圍為22至35毫米，長度範圍為25至60毫米，具體規格取決於電容值和電壓等級。憑借增強的電氣性能和可靠性，B43655與B43656電容器為設計工程師提供了面向電動汽車車載充電器的強健、面向未來的解決方案。
主要應用
- 電動汽車車載充電機
主要特點和效益
- 極高CV值產品，超緊湊設計
- 高可靠性
- 超高紋波電流能力
- 優化設計實現底部冷卻與高紋波電流密度
- 僅限外殼壁帶壓力釋放裝置的結構，可提供嚴格長度公差（±0.5毫米）
- 符合RoHS指令
- 基於AEC-Q200修訂版E標準的認證
關鍵數據
| 產品型號 | 額定容值 CR [µF] | ESRtyp. (120 Hz, +20 °C) [mΩ] |
紋波電流 IAC,R (120 Hz, +105 °C) [A] |
| B43655 | 110 … 880 | 100 … 800 | 0.76 … 3.29 |
| B43656 | 120 … 820 | 120 … 830 | 1.08 … 4.42 |
