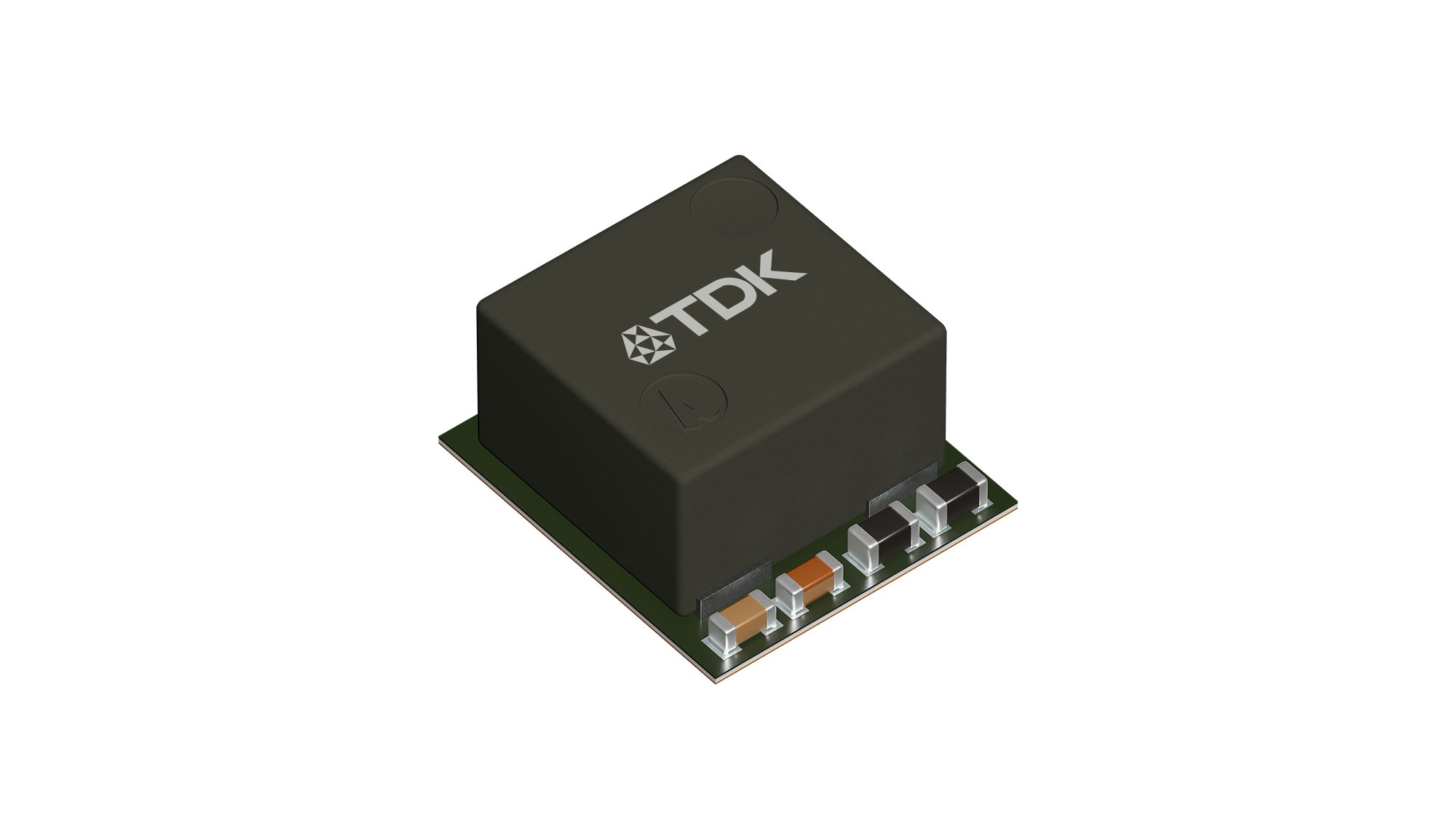

產品的實際外觀與圖片不同。
TDK標誌沒有印在實際產品上。
TDK株式會社（TSE: 6762）宣布擴展了其µPOL系列非隔離式DC-DC電源模塊產品線，新增了FS1525型號產品。這款高度僅為3.82毫米的負載點（PoL）轉換器可提供高達25A的電流，專為滿足人工智能服務器、邊緣計算和數據中心系統的高要求而設計。通過堆疊或並聯多個FS1525模塊，它們可以在垂直供電設計中提供高達200A的總電流。這種創新的設計方案將PoL轉換器直接置於PCB背面的FPGA/SoC或ASIC下方。
利用前沿的3D芯片嵌入式封裝技術，FS1525將所有關鍵組件——包括控制器、驅動器、MOSFET、數字核心、存儲單元、旁路電容和功率電感——集成在一個尺寸為7.65 x 6.80毫米（長x寬）的單個組件中。其熱增強架構具有1.4 K/W的熱阻，在高環境溫度下提供出色的電流性能，優於傳統解決方案，同時簡化PCB布線，實現高密度電源架構。
FS1525支持4.5 V至16 V的輸入電壓和0.6 V至1.8 V的可調輸出電壓範圍，專為現代低電壓AI處理器供電而優化，包括3納米至6納米ASIC的核心電壓，以及峰值低於5mV的SERDES電源軌。其低頻譜噪聲性能非常適合DSP、成像和高級自動化測試設備（ATE）應用。該新型µPOL可擴展至200 A，並專為垂直供電設計，可增強散熱性能並最大限度地提高電路板空間利用率。
FS1525具有快速瞬態響應、低紋波和真正的差分遙感功能，可確保負載點的精確電壓調節。通過I²C和PMBus實現數字可編程，支持實時遙測、自適應調節和故障管理，可對電壓、電流和溫度進行監控，這對於動態AI工作負載至關重要。該模塊還提供針對主流FPGA/SoC和ASIC的模擬Vout設置，支持包括 Altera Agilex FPGA 系列的 SmartVID 在內的高級功能。
全新的µPOL模塊可與包括PCIe、VPX、SMARC以及1U至3U機架系統在內的現代計算平台無縫集成，為系統設計師提供了高度的靈活性。該模塊已應用於一系列成熟的FPGA/SoC設計中，例如Altera Agilex™、AMD Versal™ Edge和AMD-Xilinx平台（包括Zynq UltraScale+ MPSoC和Versal ACAP），這些平台廣泛應用於AI和機器學習領域。
作為TDK全面µPOL產品組合（涵蓋1A至200A）的一部分，FS1525提供了統一的系統級電源解決方案。它具有即插即用的簡易型，無需外部補償，可加快開發周期，降低設計覆雜性和整體系統成本。FS1525不僅是一款電源模塊，更是一個完整的電源生態系統，旨在推動智能計算的未來。25 A和50 A的評估板已在DigiKey和Mouser有現貨供應，100 A和200 A的可堆疊板可按需提供。
Versal™ 是AMD的注冊商標
Agilex™ 是Altera的注冊商標
便於設計的輔助設計資料
利用前沿的3D芯片嵌入式封裝技術，FS1525將所有關鍵組件——包括控制器、驅動器、MOSFET、數字核心、存儲單元、旁路電容和功率電感——集成在一個尺寸為7.65 x 6.80毫米（長x寬）的單個組件中。其熱增強架構具有1.4 K/W的熱阻，在高環境溫度下提供出色的電流性能，優於傳統解決方案，同時簡化PCB布線，實現高密度電源架構。
FS1525支持4.5 V至16 V的輸入電壓和0.6 V至1.8 V的可調輸出電壓範圍，專為現代低電壓AI處理器供電而優化，包括3納米至6納米ASIC的核心電壓，以及峰值低於5mV的SERDES電源軌。其低頻譜噪聲性能非常適合DSP、成像和高級自動化測試設備（ATE）應用。該新型µPOL可擴展至200 A，並專為垂直供電設計，可增強散熱性能並最大限度地提高電路板空間利用率。
FS1525具有快速瞬態響應、低紋波和真正的差分遙感功能，可確保負載點的精確電壓調節。通過I²C和PMBus實現數字可編程，支持實時遙測、自適應調節和故障管理，可對電壓、電流和溫度進行監控，這對於動態AI工作負載至關重要。該模塊還提供針對主流FPGA/SoC和ASIC的模擬Vout設置，支持包括 Altera Agilex FPGA 系列的 SmartVID 在內的高級功能。
全新的µPOL模塊可與包括PCIe、VPX、SMARC以及1U至3U機架系統在內的現代計算平台無縫集成，為系統設計師提供了高度的靈活性。該模塊已應用於一系列成熟的FPGA/SoC設計中，例如Altera Agilex™、AMD Versal™ Edge和AMD-Xilinx平台（包括Zynq UltraScale+ MPSoC和Versal ACAP），這些平台廣泛應用於AI和機器學習領域。
作為TDK全面µPOL產品組合（涵蓋1A至200A）的一部分，FS1525提供了統一的系統級電源解決方案。它具有即插即用的簡易型，無需外部補償，可加快開發周期，降低設計覆雜性和整體系統成本。FS1525不僅是一款電源模塊，更是一個完整的電源生態系統，旨在推動智能計算的未來。25 A和50 A的評估板已在DigiKey和Mouser有現貨供應，100 A和200 A的可堆疊板可按需提供。
Versal™ 是AMD的注冊商標
Agilex™ 是Altera的注冊商標
便於設計的輔助設計資料
- FS1525 入門設計原理圖和 PCB 布局，可在 Ultra Librarian 獲取，網址：
- 適用於主流FPGA/SoC 的 FS1525 SIMPLIS 模型和 PDN 庫，網址：
- FS1525 評估板，電流規格包括 25A、50A、100A 和 200A
主要應用
- 人工智能與邊緣計算
- 電信和網絡應用
- 數據中心計算
- 光網絡
- 醫學成像
- 人工智能芯片組, ASICs, FPGAs, SoCs的電源
- 功率密度外形尺寸：PCIe、1U 至 3U 機架、VPX、SMARC 等
主要特點與優勢
- 可擴展至200A及以上，交錯運行頻率最高可達 16 MHz
- 主動式電流共享
- 即插即用：無需外部補償
- 寬輸入電壓範圍：4.5V至16V
- 輸出電壓範圍：0.6 V 至 1.8 V
- 每個模塊的持續輸出電流: 25 A
- 工作溫度: -40°C to +125°C
- 輸出電壓差分遙感
- 預偏置輸出
- 遙測：輸入電壓 (VIN)、輸出電壓 (VOUT)、輸出電流 (IOUT)、溫度和故障
- MTP 存儲自定義配置
- 可通過 I²C 或 PMBus 等數字接口進行編程
