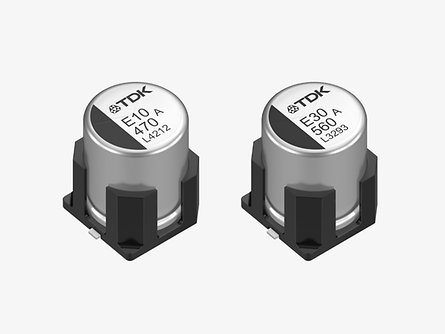

TDK株式會社宣布擴展其B409x系列表面貼裝 (SMD) 混合聚合物鋁電解電容器產品線，推出可耐受高達30 g機械振動（參照MIL-STD-202標準方法204）的新成員——B409x系列。新系列元件的優異抗振動性能得益於其底板增設的4根加固支柱，可在受到機械沖擊與振動時能有效穩定元件本體。新型元件的訂購代碼後綴為 “100”（標準型後綴為“000”），專為苛刻的汽車及工業應用而設計。
該系列表面貼裝元件額定電壓在25 V至80 V之間；容量範圍為56 µF至1100 µF；直徑10 mm；高度從10.2 mm到16.8 mm不等；工作溫度範圍為-55 °C至+105 °C (B40950)，最高可達+150 °C (B40910)。得益於聚合物材料，B409x系列具有較低的等效串聯電阻 (ESR)，範圍為10 mΩ至33 mΩ，高紋波電流能力可達2.8 A至5.8 A。在額定電壓與紋波電流，以及+125 °C環境溫度條件下，該系列元件的使用壽命可達4000小時。其中，工業用B40950系列在額定電壓與紋波電流，以及+105 °C環境溫度條件下的使用壽命超過10,000小時。
主要應用
該系列表面貼裝元件額定電壓在25 V至80 V之間；容量範圍為56 µF至1100 µF；直徑10 mm；高度從10.2 mm到16.8 mm不等；工作溫度範圍為-55 °C至+105 °C (B40950)，最高可達+150 °C (B40910)。得益於聚合物材料，B409x系列具有較低的等效串聯電阻 (ESR)，範圍為10 mΩ至33 mΩ，高紋波電流能力可達2.8 A至5.8 A。在額定電壓與紋波電流，以及+125 °C環境溫度條件下，該系列元件的使用壽命可達4000小時。其中，工業用B40950系列在額定電壓與紋波電流，以及+105 °C環境溫度條件下的使用壽命超過10,000小時。
主要應用
- 汽車電子（比如電動助力轉向系統、DC-DC轉換器、冷卻風扇、水泵與油泵、制動系統等）
- 工業電子（比如GPU、機器人、電動自行車、電動滑板車、電動工具等）
主要特點和效益
- 小型化封裝
- 使用壽命：4000小時@+125 °C；B40950系列：10,000小時@+105 °C
- 高紋波電流能力
- 在≤+150 °C的溫度範圍內可保持較低的ESR
- 可選標準型（訂購代碼後綴為000）和抗振動型（訂購代碼後綴為100）（參照MIL-STD-202標準方法204）
- 抗振動性能：抗振動型：30 g；標準型：5 g
- 支持表面貼裝與回流焊
- 符合RoHS
關鍵數據
| 額定電容 [µF] |
額定電壓 [V] |
ESR [mΩ] (100 Hz, +20 °C) |
溫度範圍 [°C] |
| 270 … 750 | 25 … 35 | 13 … 20 | -55 … +125 |
| 56 … 750 | 25 … 80 | 10 … 30 | -55 … +150 |
| 330 … 820 | 25 … 35 | 13 … 20 | -55 … +125 |
| 390 … 1100 | 25 … 35 | 13 … 20 | -55 … +125 |
| 390 … 1100 | 25 … 35 | 13 … 20 | -55 … +125 |
| 330 … 820 | 25 … 35 | 13 … 20 | -55 … +145 |
| 82 … 270 | 50 … 63 | 15 … 30 | -55 … +145 |
| 56 … 1000 | 25 … 80 | 15 … 33 | -40 … +105 |
