TDK株式會社（東京證券交易所代碼：6762）再次擴展其超低鉗位電壓TVS二極管產品線，在專為消費電子的快速接口定制設計的SD0201系列增添三款新品。這些TVS二極管結構緊湊，廣泛用於為智能手機、筆記本電腦、平板電腦、可穿戴設備以及網絡通信設備中的USB Type-C、HDMI、DisplayPort和Thunderbolt接口提供過電壓保護。

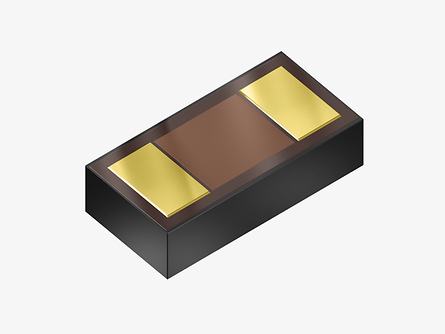

所有元件均采用節省空間的 0201芯片級封裝 (CSP)，尺寸僅為0.58 x 0.28 x 0.15 mm（長x寬x高），非常適合空間狹窄的應用場合。新增元件有±1 V、±2 V和±3.6 V三種工作電壓可供選擇，能有效防護敏感電路免受靜電放電 (ESD) 及瞬態浪湧幹擾。它們符合IEC 61000-4-2標準，具備高達±15 kV的ESD放電耐受能力，並可耐受高達7 A的沖擊電流，具體視型號而定。其對稱結構可實現雙向保護，可實現靈活的PCB板布線；另超小漏電流和低至0.16 Ω的動態電阻則有助於提升系統的能效。
各型號的元件具有不同的直流工作電壓和寄生電容，比如SD0201SL-S1-ULC101（訂購代碼為B74121U1036M060）的工作電壓為±3.6 V，寄生電容為0.65 pF；SD0201-S2-ULC105（訂購代碼為B74121U1020M060）的工作電壓為±2 V，寄生電容為0.7 pF；SD0201SL-S1-ULC104（訂購代碼為B74121U2010M060）的工作電壓為±1 V，寄生電容為0.15 pF。
TDK新推出的超低鉗位電壓的TVS二極管旨在滿足當前及未來消費電子設備上高速接口的保護需求，助力提升電路可靠性，保護敏感器件免受有害瞬態干擾。
主要應用
- 智能手機、筆記本電腦、平板電腦、可穿戴設備、網絡通信設備及其它空間狹小的便攜式設備的高速接口
主要特點和優勢
- 可為一路高速I/O通道提供雙向ESD保護
- ESD耐受能力高達±15 kV
- 超低鉗位電壓
- 低寄生電容
- 超小漏電流
- 0201芯片級封裝 (0.58 x 0.28 mm)，高度僅0.15 mm
關鍵數據
| 型號 | 訂購代碼 | 直流工作電壓 [V] |
典型擊穿電壓 [V] |
鉗位電壓 (16 A) [V] |
| SD0201SL-S1-ULC101 | B74121U1036M060 | 3.6 | 6.3 | 5.2 |
| SD0201-S2-ULC105 | B74121U1020M060 | 2 | 6.3 | 5.2 |
| SD0201SL-S1-ULC104 | B74121U2010M060 | 1 | 3.0 | 7.2 |
