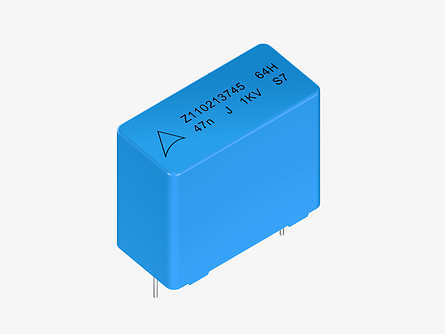

TDK株式會社（東京證券交易所代碼：6762）隆重發布新的B3264xH系列雙面蒸鍍金屬化聚丙烯 (MMKP) 薄膜電容器。新系列元件專為應對高頻應用中高達6,500 V/µs的脈沖應力而設計，有效補充了傳統解決方案的局限。這些元件非常適合諧振電路應用，尤其是應用廣泛的LLC拓撲結構。憑借緊湊的外形及符合AEC-Q200標準的特性，它們廣泛適用於電動汽車 (xEVs) 中的車載充電器 (OBC) 和DC-DC 轉換器，以及不間斷電源 (UPS)、工業開關模式電源 (SMPS) 和電子鎮流器等場合。
這些電容器的額定直流電壓範圍為630 V至2000 V，電容值範圍為2.2 µF至470 µF，額定工作溫度範圍為-55 °C至+125 °C，可確保在嚴苛工況下長期可靠運行。其采用特殊的電介質系統，結合聚丙烯與雙面蒸鍍金屬化聚酯 (PET) 薄膜，實現了高脈沖強度和優異的電流處理能力。
B3264xH系列電容器具有高絕緣電阻、低損耗因數及穩健的自愈性等諸多特點，在+85 °C及滿額定電壓條件下的設計使用壽命可達200,000小時。產品有三款引線間距（10 mm、15 mm和22.5 mm）的不同型號可供選擇，方便用戶視需要靈活集成到空間狹窄的電路布局中。
優異的性能結合車規級的可靠性，TDK的B3264xH系列可幫助汽車及工業領域的設計人員進一步提高先進電力電子系統的效率與使用壽命。
對於 B3264xH，可在此下載各種 Spice 版本和 ANYSYS 的相應模擬模型。
主要應用
這些電容器的額定直流電壓範圍為630 V至2000 V，電容值範圍為2.2 µF至470 µF，額定工作溫度範圍為-55 °C至+125 °C，可確保在嚴苛工況下長期可靠運行。其采用特殊的電介質系統，結合聚丙烯與雙面蒸鍍金屬化聚酯 (PET) 薄膜，實現了高脈沖強度和優異的電流處理能力。
B3264xH系列電容器具有高絕緣電阻、低損耗因數及穩健的自愈性等諸多特點，在+85 °C及滿額定電壓條件下的設計使用壽命可達200,000小時。產品有三款引線間距（10 mm、15 mm和22.5 mm）的不同型號可供選擇，方便用戶視需要靈活集成到空間狹窄的電路布局中。
優異的性能結合車規級的可靠性，TDK的B3264xH系列可幫助汽車及工業領域的設計人員進一步提高先進電力電子系統的效率與使用壽命。
對於 B3264xH，可在此下載各種 Spice 版本和 ANYSYS 的相應模擬模型。
主要應用
- 電子鎮流器（諧振電路）
- LLC拓撲
- 高脈衝應力的高頻應用
- 工業開關模式電源 (SMPS)
主要特點和優勢
- 超緊湊設計
- 高脈衝強度
- 大電流處理能力
- 適用於嚴苛的潮濕工況
- 可選無鹵素型號（應要求提供）
- 符合AEC-Q200標準
關鍵數據
| 型號 | 電壓 [V] |
電容 [µF] |
引線間距 [mm] |
最小尺寸（長x寬x高） [mm] |
最大尺寸（長x寬x高） [mm] |
| B32641H* | 630 … 1000 | 2.2 … 47 | 10 | 13.0 x 4.0 x 9.0 | 13.0 x 8.0 x 17.5 |
| B32642H* | 630 … 2000 | 3.3 … 150 | 15 | 18.0 x 5.0 x 10.5 | 18.0 x 11.0 x 18.5 |
| B32643H* | 630 … 2000 | 10 … 470 | 22.5 | 26.5 x 6.0 x 15.0 | 26.5 x 14.5 x 29.5 |
對產品有任何疑問或興趣，請洽詢富邦團隊。
