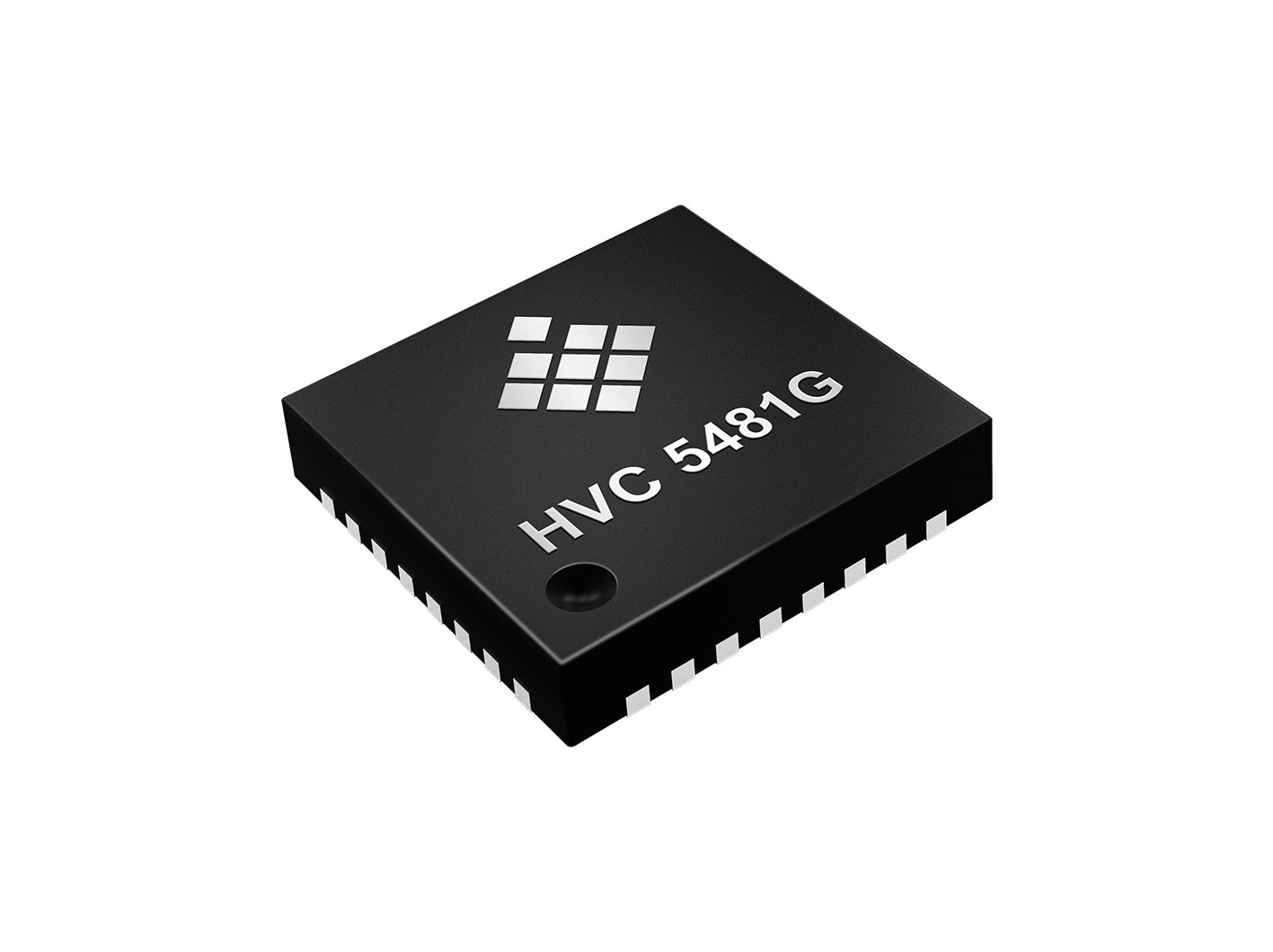

TDK 株式會社 通過推出全新 HVC 5481G，進一步拓展其 Micronas HVC 5x 嵌入式電機控制器系列在汽車應用領域的功能。HVC 5481G 是一款可編程Soc閘極驅動芯片，用於控制帶有 6 個 N 通道 FET 的外部功率橋，從而驅動各類執行器、風扇和泵。*HVC 5481G 樣品現已上市，預計 2026 年開始批量生產。
HVC 5481G SoC 與現有的 HVC 5x 系列軟件兼容，並集成一個配備 64 KB 閃存和 8 KB SRAM 的 ARM® Cortex®-M3 CPU。它能夠直接從 12 V 汽車供電軌取電，並集成了 LIN 收發器以實現通信功能。IC 支持多種電機控制算法，涵蓋利用 BEMF 檢測的無傳感器 6 步換相以及單分流 FOC 算法。該設備配備 7 個通用 IO 引腳、內部定時器和捕獲比較寄存器，可與 Micronas 霍爾效應或 TDK TMR 傳感器實現無縫對接。
HVC 5481G 採用緊湊的 5×5 mm PQFN32 封裝，並依據 AEC-Q100 標準的一級標準認證，為中功率 BLDC 應用提供了可靠且高效的解決方案。憑借其堅固耐用的設計和先進的功能特性，HVC 5481G 成為汽車和工業應用領域的理想之選，可確保系統的高性能與高適應性。
HVC 5481G SoC 與現有的 HVC 5x 系列軟件兼容，並集成一個配備 64 KB 閃存和 8 KB SRAM 的 ARM® Cortex®-M3 CPU。它能夠直接從 12 V 汽車供電軌取電，並集成了 LIN 收發器以實現通信功能。IC 支持多種電機控制算法，涵蓋利用 BEMF 檢測的無傳感器 6 步換相以及單分流 FOC 算法。該設備配備 7 個通用 IO 引腳、內部定時器和捕獲比較寄存器，可與 Micronas 霍爾效應或 TDK TMR 傳感器實現無縫對接。
HVC 5481G 採用緊湊的 5×5 mm PQFN32 封裝，並依據 AEC-Q100 標準的一級標準認證，為中功率 BLDC 應用提供了可靠且高效的解決方案。憑借其堅固耐用的設計和先進的功能特性，HVC 5481G 成為汽車和工業應用領域的理想之選，可確保系統的高性能與高適應性。
術語表
- ADC：模數轉換器
- BLDC：無刷直流電機
- FOC：矢量控制
- CPU：中央處理器
- AEC-Q100：汽車應用場景合格標準
- 一級：環境溫度 125℃，工作結點溫度 150℃
- HVC：高壓微控制器
- LIN：面向汽車應用場景的本地互連網絡
- QFN：四平無引腳封裝
主要應用*
- 汽車應用中的鼓風機、泵和風扇
- 基於 LIN 的座椅移動裝置
- 用於車門和尾門的高智能高功率執行器
主要特點和效益**
- 高度集成，低 BOM 成本
| Type | Package | Motor terminals | Drive current | Current measurement | Micro-controller | Flash memory | SRAM | EEPROM (emulated) |
NVR (Non-Volatile Register) |
| HVC 5481G | PQFN32 | DC or BLDC (3phase) | From 3 A to 50 A |
Single shunt | ARM® Cortex®- M3 |
64 KB | 8 KB | 2056 byte | 1028 byte |
** 所有操作參數必須由客戶的技術專家根據每個應用來驗證。
