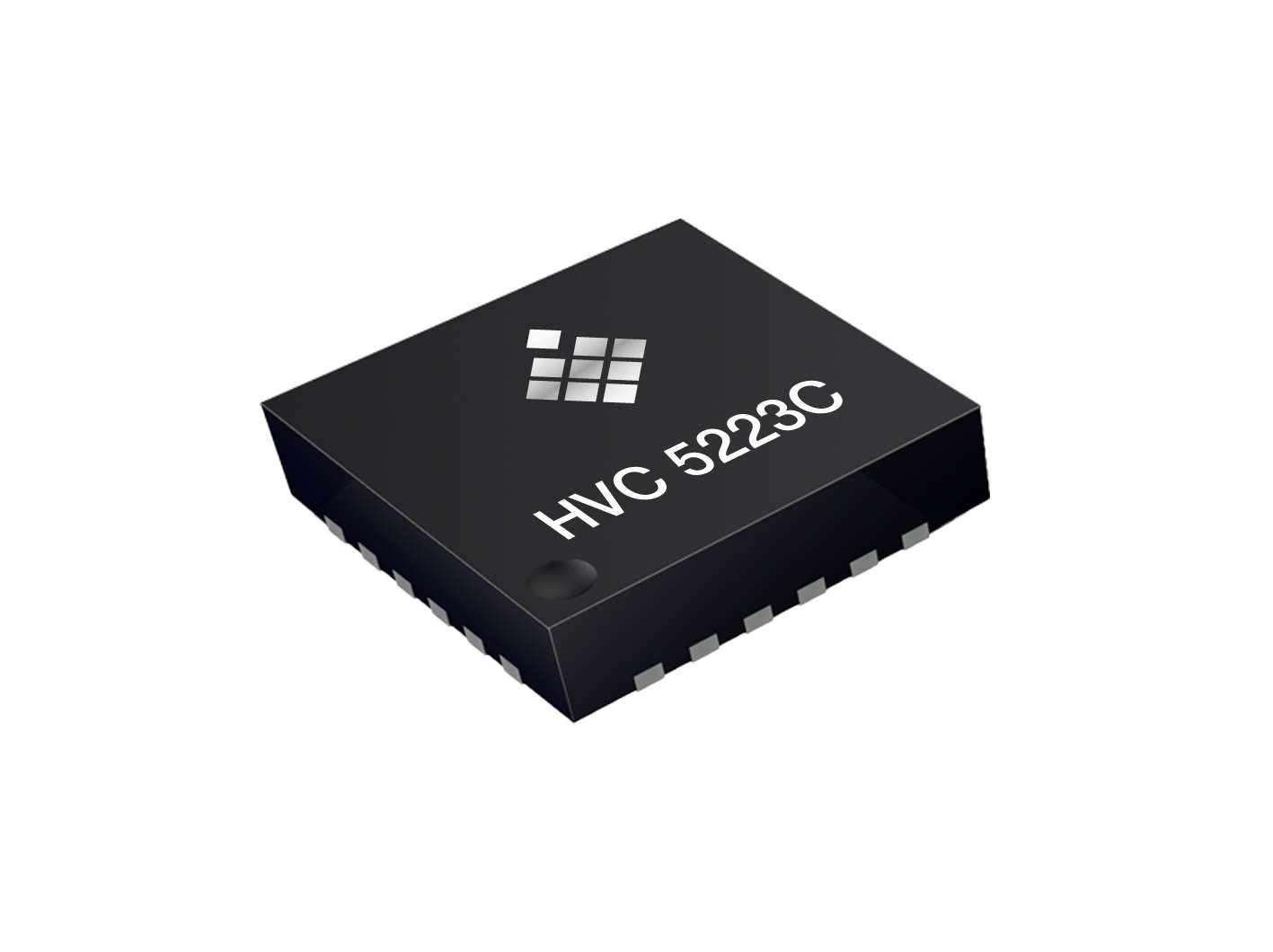

TDK 株式會社 正在擴大其 Micronas 嵌入式電機控制器系列 HVC，並推出 HVC 5223C。這是一款經認證 的汽車級一級產品，全集成電機控制器，可驅動峰值相電流為 2 A 的小型有刷（BDC）或無刷（BLDC）電機。HVC 5223C 采用緊湊型 5x5 平方毫米 24 針 QFN 封裝，在功能上與 HVC 5222C 引腳兼容，HVC 5222C具備 1 A 峰值電流能力。樣品現可供客戶評估。
除了能夠驅動 1 A 或 2 A 峰值電流外，HVC 5222C 和 HVC 5223C 設備還將提供許多電機專用的模擬和數字功能，如相位比較器、虛擬星點和電流檢測放大器，以實現針對單個無刷直流電機的傳感器控制的無傳感器控制，或對兩個有刷電機以及各種其他負荷的驅動。
包括 HVC 4x 和 HVC 5x 在內的 HVC 系列，現已擴展到七個完全集成的電機控制器，具備三至六個電機輸出，能夠支持從 500 mA 到 2 A 的峰值電流。所有設備均配備 32 位 ARM® Cortex®-M3 CPU 內核和 32 KB 或 64 KB 閃存選項。此外，所有設備均配備用於各種測量的 12 位、1 µs ADC，在需要精確傳感的應用場景中可提供豐富的選項。設備還配備了 LIN 收發器和 UART，使用 BSM 方法進行通信和自動尋址*，這增加了它們在各種應用中的多功能性。
所有 HVC 設備均符合 AEC-Q100 標準的汽車級一級溫度認證，是主要面向 HEV/EV 熱交換系統的緊湊型汽車執行器應用的解決方案。**AEC-Q100 認證可確保 HVC 5223C 達到最高的質量和可靠性標準，成為汽車和工業應用場景值得信賴的選擇。
術語表
所有 HVC 設備均符合 AEC-Q100 標準的汽車級一級溫度認證，是主要面向 HEV/EV 熱交換系統的緊湊型汽車執行器應用的解決方案。**AEC-Q100 認證可確保 HVC 5223C 達到最高的質量和可靠性標準，成為汽車和工業應用場景值得信賴的選擇。
術語表
- AEC-Q100：汽車應用合格標準
- ADC：模數轉換器
- BDC：有刷直流電機
- BLDC：無刷直流電機
- BSM：LIN 自動尋址的總線分流方法*
- CPU：中央處理器
- 一級：環境溫度 125 ℃，工作結溫150 ℃
- HVC：高壓微控制器
- LIN：汽車應用本地互連網絡
- QFN：四平無引腳封裝
- UART：通用異步收發傳輸器
主要應用場景
- 乘車空調系統、座椅
- 混合動力和電動汽車熱交換系統
- 汽車執行器
- 小風扇和泵
主要數據
| 型號 | HVC 5223C |
| 電機端子 | 3 個 |
| 驅動電流 | 2 A 峰值電流 |
| 高側和低側導通電阻 | 0.7 Ohm (typ） |
| 電流測量 | 通過集成 ADC 外部分流 |
| 微控制器 | 32 位 ARM® Cortex®-M3 |
| 閃存 | 32 KB |
| RAM | 2 KB |
| EEPROM | 512 Byte |
| NVR | 256 Byte |
| 封裝 | QFN-24 (5x5 mm2) |
* IP 提示：若使用了 LIN 自動尋址功能，則應考慮 EP 1490 772 B 等第三方權限。
** 我們並不宣告我們所提及產品的目標應用適合任何用途，因為這必須在系統級別進行檢查。
*** 所有操作參數必須由客戶的技術專家根據每個應用來驗證。
