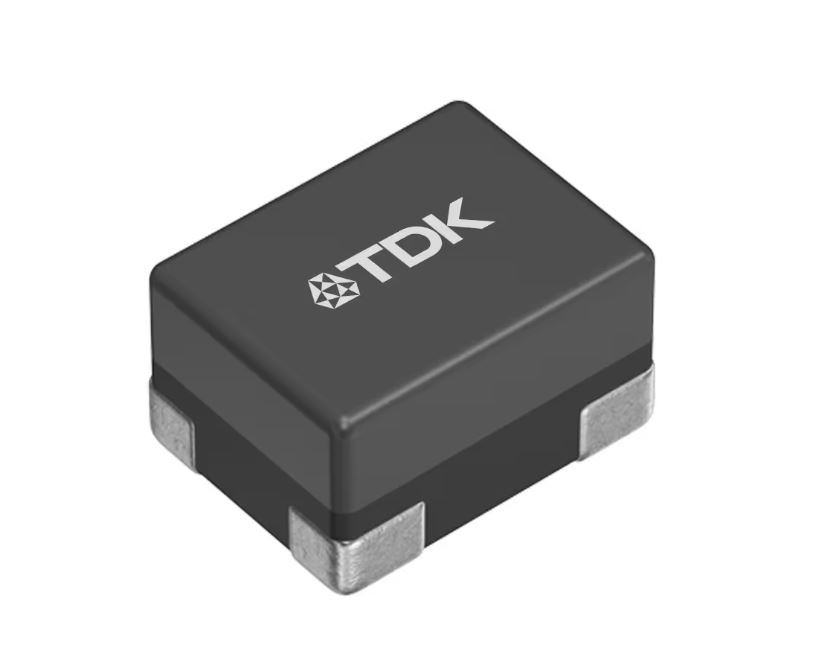

TDK 株式會社(TSE:6762)推出用於高速接口差分傳輸應用的全新TCM0403T系列降噪共模濾波器(0.45 x 0.3 x 0.23 毫米 – 長x 寬 x 高)。該系列產品於2023年6月起開始量產。
近年來,隨著數碼電子設備的覆雜程度和多功能性不斷提高,傳輸信號的速度也隨之加快。相關設備發出的高頻噪聲會對其它設備產生影響,進而降低通信質量。
該系列的TCM0403T-200-2P-T210 和 TCM0403T-080-2P-T210 產品的差分插入損耗截止頻率可達到8 GHz或更高,可支持最高12 Gbps的傳輸速度。作為抑噪對策的重要指標之一,該系列產品的共模衰減特性與傳統濾波器相比得到了顯著提升。TCM0403T-200-2P-T210產品在2.4 GHz的頻率下可達到42 dB或以上的高共模衰減,而TCM0403T-080-2P-T210產品在5.0 GHz的頻率下可達到34 dB或以上的高共模衰減。
導線圈圖案采用TDK專有的精細圖案排列設計,應用了薄膜法以及TDK磁頭研發過程所中積累的技術。該款業內最小的共模濾波器將為電子設備的小型化、纖薄化和輕量化提供支持。
為了控制未來差分傳輸線路中預期將大幅增加的輻射和外生噪聲,TDK將繼續開發小型薄膜共模濾波器,提供優質服務,推動無線通信系統的高質量發展。
主要應用
近年來,隨著數碼電子設備的覆雜程度和多功能性不斷提高,傳輸信號的速度也隨之加快。相關設備發出的高頻噪聲會對其它設備產生影響,進而降低通信質量。
該系列的TCM0403T-200-2P-T210 和 TCM0403T-080-2P-T210 產品的差分插入損耗截止頻率可達到8 GHz或更高,可支持最高12 Gbps的傳輸速度。作為抑噪對策的重要指標之一,該系列產品的共模衰減特性與傳統濾波器相比得到了顯著提升。TCM0403T-200-2P-T210產品在2.4 GHz的頻率下可達到42 dB或以上的高共模衰減,而TCM0403T-080-2P-T210產品在5.0 GHz的頻率下可達到34 dB或以上的高共模衰減。
導線圈圖案采用TDK專有的精細圖案排列設計,應用了薄膜法以及TDK磁頭研發過程所中積累的技術。該款業內最小的共模濾波器將為電子設備的小型化、纖薄化和輕量化提供支持。
為了控制未來差分傳輸線路中預期將大幅增加的輻射和外生噪聲,TDK將繼續開發小型薄膜共模濾波器,提供優質服務,推動無線通信系統的高質量發展。
主要應用
- 適用於智能手機、平板電腦、穿戴式設備等的高速接口
USB3.0/3.1/3.2,HDMI2.0/2.1,顯示端口/eDP,MIPI D-PHY
主要特點與優勢
主要特點與優勢
- 採用薄膜法實現了業內最小尺寸(0.45 x 0.3 x 0.23 毫米 – 長x 寬 x 高),減少安裝空間
- 具備高速差分傳輸噪聲控制特性和高共模衰減特性
關鍵數據
型號 | 共模衰減 [dB] 典型值 |
截止頻率 [㎓]典型值 |
直流電阻 [Ω] /1條線 |
額定電流 [㎃]最大值 |
額定電壓 [V] |
絕緣電阻 [㏁]最小值 |
TCM0403T-200-2P-T210 | 42 @2.4㎓ | 8.0 | 3.0 ± 30% | 35 | 5 | 10 |
TCM0403T-080-2P-T210 | 34 @5.0㎓ | 15.0 | 1.2 ± 30% | 50 | 5 | 10 |
對產品有任何疑問或興趣,請洽詢富邦團隊。
