EMC對策產品: TDK推出用於移動設備的小型高性能薄膜共模濾波器

EMC對策產品: TDK推出用於移動設備的小型高性能薄膜共模濾波器
  • 本產品是該系列產品的新產品,可實現高衰減、高速度信號傳輸
  • 由於採用薄膜法,本產品占用面積比現有產品少58%,重量輕56%

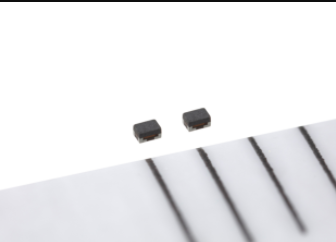

TDK株式會社(TSE:6762)推出用於移動設備的TCM0403M系列小型薄膜共模濾波器。0403的外殼尺寸(0.45x0.3x0.23 ㎜)比之前的產品小58%,重量輕56%。本產品具有高共模衰減特性,降低了幹擾噪聲,提高了無線信號接收靈敏度。2.4GHz下的共模衰減為21dB,5.0GHz下的共模衰減為28dB,最大允許電流為50mA。該新產品已於2021年8月開始量產。

隨著智能手機、可穿戴設備及其他移動產品等無線設備的多功能化發展,設備內部產生的噪聲導致無線信號不斷惡化。因此,防止信號接收靈敏度惡化和防止有可能導致設備故障的外部噪聲變得至關重要。本系列將致力於解決這些常見的挑戰。

由於本產品占用面積減少了58%,因此可將其安裝在超小空間內,這是現有TCM0605系列(外殼尺寸:0.65x0.5 mm)無法實現的。通過改進TDK專有的精細圖案技術並優化設計,本產品具有與現有產品同等的共模衰減特性以及支持高速信號傳輸的差分傳輸特性。

TDK產品陣容豐富可滿足高速差分信號線(包括USB、MIPI和HDM)對常用濾波器的需求。

術語表
  • 模式傳輸特性:差分-共模傳輸特性(Scd21)

主要應用
  • 可穿戴設備、智能手機、平板電腦等移動設備中的高速差分接口(USB、MIPI、HDMI等)

主要特點與優勢
  • 緊湊的尺寸0.4(長)x0.3(寬)x0.23(高)㎜,便於節省空間
  • 占用比現有產品少58%,重量輕56%
  • 高共模衰減,支持高速信號傳輸和大模式傳輸特性(Scd21)
關鍵數據
型號 共模衰減
[dB] 典型值
直流電阻
[Ω] /单线
額定電流
[㎃] 最大值
額定電壓
[V] 最大值
絕緣電阻
[㏁] 最小值
TCM0403M-120-2P-T210 21@2.4 GHz 1.0 ± 30 % 50 5 10
TCM0403M-350-2P-T210 28@5.0 GHz 2.0 ± 30 % 50 5 10
