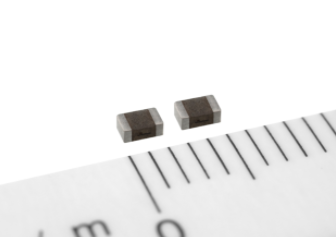

電感器: TDK開發了用於汽車電源電路的小型、緊湊薄膜功率電感器

電感器: TDK開發了用於汽車電源電路的小型、緊湊薄膜功率電感器
  • 緊湊尺寸:2.0 mm(長)x1.25 mm(寬)x1.0 mm(高)
  • 支持–55 °C~ +150 °C的工作溫度範圍
  • 針對樹脂電極結構和熱沖擊造成的機械應力,增強了穩固性
  • 符合AEC-Q200(D版)標準



TDK株式會社(TSE:6762)開发了一系列用於汽車電源電路的薄膜金屬功率電感器。新型TFM201210ALMA電感器的安裝面積比TDK的傳統產品TFM201610ALMA(2.0 mm(長)x1.6 mm(寬)x1.0 mm(高))縮小了約22%,並將於2021年8月開始量產。

為了實現各種汽車控制功能的電氣化、自動駕駛、信息通信等目的,最近ECU*的安裝需求有所增加。用於電源電路的小型電感器有助於節省安裝基板的空間,而ADAS性能的快速進步也增加了系統架構中通常使用的元件數量。

本系列電感器除了擁有緊湊的2.0 mm(長)x1.25 mm(寬)尺寸,電感器芯材還采用了TDK獨有的金屬磁性材料。該薄膜電感器支持從-55°C~+150°C的廣泛工作溫度範圍,達到行業最高水平***。此外,它還具有抗機械應力(如樹脂電極結構引起的振動和沖擊)的魯棒性特點。

TFM系列包括一系列額定電壓為40 V的產品,允許在汽車電源電路側直接與12 V電池連接使用。

***來源:TDK,截至2021年7月


術語表

*ECU: 電子控制單元
*ADAS: 先進駕駛輔助系統

主要應用
  • 汽車攝像模塊
  • V2X通信模塊

主要特點與優勢
  • 緊湊尺寸2.0 mm(長)x1.25 mm(寬)x1.0 mm(高),有助於節省空間
  • 支持-55°C~+150°C之間的工作溫度範圍(包括自加熱)
  • 針對樹脂電極結構和熱沖擊造成的機械應力,增強了魯棒性

    關鍵數據
    型号 电感
    [μH]
    直流电阻
    [mΩ] max.
    Isat*
    [A] 最大值
    Itemp**
    [A] 最大值
    额定电压
    [V]
    TFM201210ALMAR56MTAA 0.56 ± 20 % 49 3.0 2.8 20
    TFM201210ALMA2R2MTAA 2.2 ± 20 % 282 1.2 1.1 20
    * Isat*: 基於電感變化(比初始L值低30%)的電流
    * Itemp**: 基於溫升(自加熱溫升40°C)的電流
    * 額定電流:電流值應為Isat最大值或Itemp最大值,以兩者較小者為準
